Optyczna weryfikacja detali po obróbce skrawaniem — kiedy bezkontaktowa kontrola wymiarów staje się koniecznością

W nowoczesnej obróbce skrawaniem zakłady produkcyjne operują na bardzo rygorystycznych granicach błędu, gdzie normą stają się tolerancje wymiarowe rzędu ±0,005 milimetra. Praca z tak wąskimi marginesami sprawia, że samo przyłożenie klasycznego narzędzia mierniczego do obrabianego detalu stwarza poważne ryzyko. Zastosowanie standardowej suwmiarki noniuszowej lub mikrometru zewnętrznego wiąże się zawsze z koniecznością wywarcia fizycznego docisku. W przypadku komponentów cienkościennych, miękkich stopów aluminium lub delikatnych polimerów siła rzędu kilku niutonów wystarczy do chwilowego odkształcenia powierzchni. Zjawisko to zaburza odczyt i prowadzi do błędów, które mogą znacznie przekraczać dopuszczalną odchyłkę zapisaną w dokumentacji technicznej. Rozwiązaniem tego problemu staje się całkowita eliminacja fizycznego kontaktu podczas pomiaru.

Mechanizm działania optyki i zalety warsztatowe

Systemy pomiarowe pozbawione kontaktu z materiałem opierają swoje działanie na zaawansowanym obrazowaniu. Kamera CCD współpracująca z precyzyjnym sensorem wyznacza wymiary bez jakiegokolwiek nacisku mechanicznego. Odpowiednio skalibrowane światło LED lub wiązka lasera rzuca cień, który tworzy dokładną sylwetkę badanego detalu. W kolejnym kroku wyspecjalizowany algorytm analizuje zarejestrowane krawędzie obrazu, osiągając rozdzielczość pomiarową na poziomie 0,001 milimetra. Całkowite wyeliminowanie fizycznego docisku pozwala bezpiecznie sprawdzać wymiary elementów o twardości poniżej 20 HRC oraz detali o grubości ścianki poniżej pół milimetra. Proces ten przebiega bez najmniejszego ryzyka deformacji czy uszkodzenia wrażliwej struktury.

W codziennej praktyce warsztatowej odpowiednio dobrany przyrząd optyczny ujawnia defekty niewidoczne dla tradycyjnych narzędzi ręcznych. Technologie wizyjne skutecznie identyfikują na powierzchni materiału mikropęknięcia o szerokości zaledwie 0,02 milimetra. Zastosowanie optyki ułatwia również wykrywanie drobnych zadziorów powstających przy wyjściu narzędzia podczas toczenia gwintów. Zwykła suwmiarka nie jest w stanie uchwycić takich niuansów ze względu na ograniczenia skali oraz specyfikę płaskich szczęk pomiarowych. Cyfrowa kontrola gwintów wewnętrznych polega na natychmiastowym nałożeniu zarejestrowanego obrazu profilu na wirtualny wzorzec. System wskazuje w ten sposób najdrobniejsze odchyłki skoku, kąta zarysu oraz średnicy podziałowej na poziomie pojedynczych mikrometrów.

Diagnostyka międzyoperacyjna i dobór sprzętu

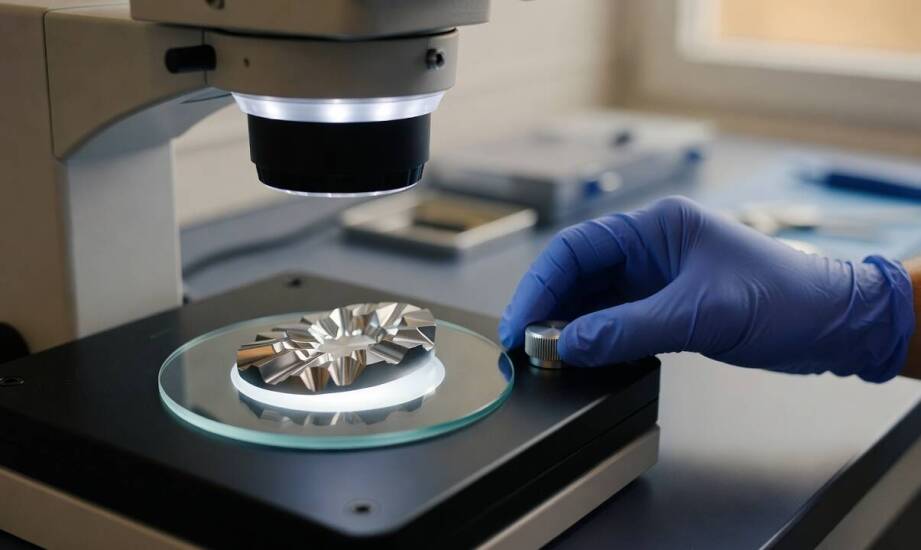

Zakłady obróbki metali wykorzystują różnorodne narzędzia wizyjne, dopasowując ich stopień zaawansowania do specyfiki danego etapu produkcji. Bazowa lupa pomiarowa o powiększeniu w zakresie 10–15× służy głównie do weryfikacji poprawności odcisków pozostawianych przez twardościomierz. Narzędzie to ułatwia manualną ocenę średnicy wgłębienia w badanym materiale przed wykonaniem ostatecznych obliczeń. Znacznie szersze pole manewru zapewnia profesjonalny mikroskop warsztatowy. Tego typu urządzenie umożliwia wieloosiową kontrolę skomplikowanej geometrii detalu przy użyciu przesuwanego stolika krzyżowego. Wykwalifikowany operator zyskuje dzięki niemu opcję dokładnego pomiaru promieni oraz długości w wielu płaszczyznach. Doświadczenie inżynierów z firmy MATBOR potwierdza, że właściwe dopasowanie przyrządów metrologicznych do rodzaju obrabianych detali stanowi fundament nowoczesnej kontroli jakości.

Wdrożenie szybkiej weryfikacji wizyjnej bezpośrednio po zakończeniu etapu frezowania lub wiercenia ułatwia sprawne wyłapywanie anomalii wymiarowych. Stały monitoring międzyoperacyjny pozwala na błyskawiczne wykrycie uszkodzenia płytki skrawającej lub błędu pozycjonowania detalu w imadle. Taka procedura sprawia, że wadliwa partia surowca zostaje zatrzymana przed przejściem do kosztownych procesów wykończeniowych. Przemysłowe systemy bezkontaktowe na bieżąco analizują newralgiczne parametry, dbając o utrzymanie założonej gładkości powierzchni. Zgromadzone w czasie rzeczywistym dane trafiają bezpośrednio do technologa, który koryguje parametry maszyny CNC przed uruchomieniem następnej serii komponentów.

Optyczna weryfikacja wymiarów stanowi obecnie nieodłączny element nowoczesnego procesu produkcyjnego. Bezkontaktowe systemy wizyjne dają działom kontroli jakości możliwość wczesnego identyfikowania wad strukturalnych, które umykają klasycznym sprawdzianom stykowym. Włączenie mikroskopów warsztatowych i kamer CCD do codziennej rutyny pomiarowej ogranicza liczbę braków materiałowych oraz podnosi powtarzalność najbardziej wymagających projektów. Połączenie tradycyjnej metrologii z cyfrową analizą obrazu zapewnia najwyższy standard oceny detali, chroniąc przed wypuszczeniem na rynek elementów niezgodnych ze ścisłą specyfikacją rysunkową.
